[HXT7-90-6型鋁合金T7快速淬火加硬爐]
一、設備名稱

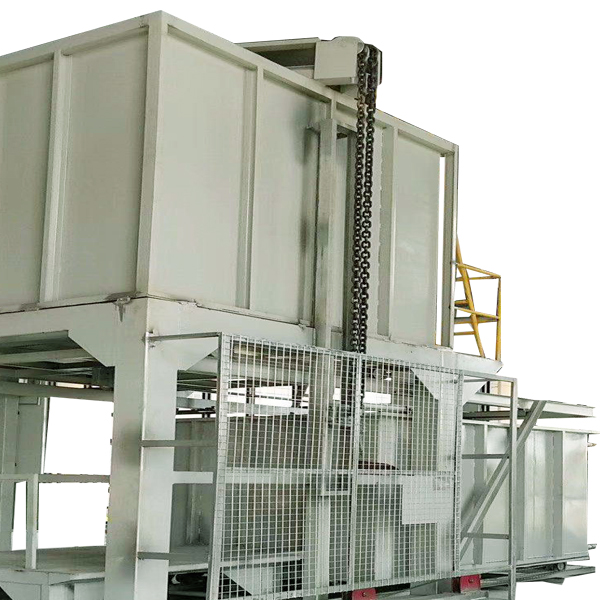

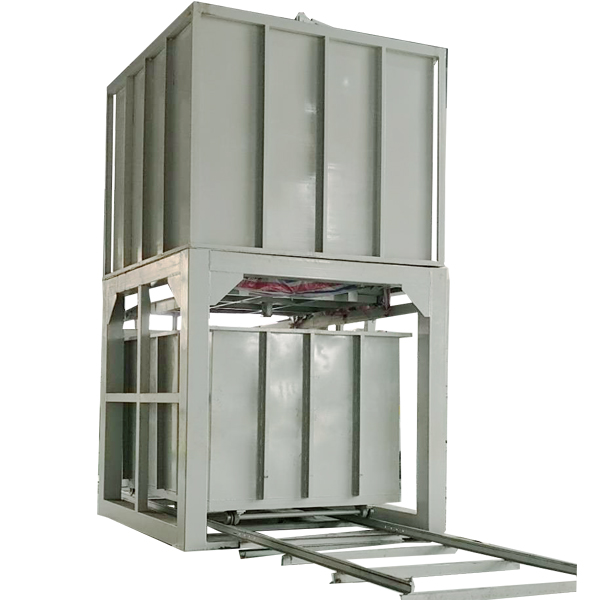

HXT7-90-6型鋁合金T7快速淬火加硬爐
二、技術參數
1、額定電壓:三相、380V。
2、額定頻率:50HZ。
3、設備最高溫度:600度(溫度可調)。預熱溫度400-500度,加硬溫度使用600度;
4、固熔爐額定功率:90KW(大小可調)。
5、固熔爐加熱元件:采用電阻帶材質0Cr25Al5。
6、固熔爐接線方法:Y-Y型接線方法。
7、爐膛內膽有效工作尺寸:1380mm(L)×980mm(W)×高1100mm(H);
吊藍尺寸:1260mm(L) * 780mm(W) * 930mm(H);1吊藍/爐;
爐體占地尺寸約:長7.5米,寬3.2米,高3.9米。
8、儀表控溫精度:±2℃ 。
9、爐膛溫度均勻性:±3℃。(產品保溫恒溫情況下的均勻性);
10、爐體重量約:5800KG(參考)。
三、結構材料
1、固熔爐體底部支架采用20#型鋼焊接制作,爐體外殼用6#型鋼及3mm厚A3鋼板折壓成型焊接制作。
2、固熔爐膛用弧形輕質高鋁階梯磚砌成圓形爐膛;爐口用高鋁耐火纖維板縮口;爐膛和爐壁之間填充優質硅酸鋁耐火纖維保溫材料、保溫層厚200mm。
3、固熔爐加熱元件均勻地分布在圓形爐膛周圍,電阻帶分層安裝于爐膛內。
4、固熔爐膛內部熱風循環風罩采用3mm厚304#不銹鋼板焊接制作,熱風從爐罐的四周和底部進入爐罐,頂部回風,風量充分、溫度均勻。風道壓板螺絲不露出以免掛住料筐。
5、固熔爐頂部安裝一臺7.5KW的熱風循環風機,風葉為高溫不銹鋼風葉,風機軸承位通入冷卻循環水保護。
6、固熔爐爐門結構為上下升降壓緊爐口,水平移動打開爐門,上下和水平動均采用氣缸控制。
爐門打開后,制品下到淬火池的時間控制在6-10秒內,達到快速淬火熱處理。
爐門外殼采用型鋼和6mm鋼板焊接而成,內部全纖維制作。
爐門與加熱控制為互聯鎖結構,當爐門打開后爐內斷電停止加熱,關閉后方可啟動風機,加熱工作。
四、料框提升機構
1、料框升降采油缸帶動鋼絲繩和起重鏈來產品的升降來完成工藝要求,電機功率3.7KW,提升物品重量4.5噸以內,鋼絲繩采用直徑16mm油麻鋼絲繩,吊鏈采用16mm經熱處理加工的耐熱鋼特殊吊鏈。
2、吊藍采用316圓鋼支焊接制作,圓鋼支架14mm,吊籃尺寸:長1260*寬780*高930mm;每爐可裝1個吊藍入爐,共配送2個吊藍;(注:吊藍為易損件,不保修,需方根據實際使用情況損耗來定期更換。)
五、淬火池
淬火池實際內部有效尺寸為:長2000mm*寬1200mm*高1200mm;外采用8#槽鋼內用3mm厚的SUS304不銹鋼板焊接制作,底部裝有傳動軸、滾輪,通過AC馬達、減速機、鏈輪鏈條傳動帶動水池前進后退,為了水池移動定位準確,裝有剎車馬達。
六、電器控制
1、電器控制柜為立式、雙門結構,內層門為儀表面板、外層門為透明玻璃結構,美觀大方,并能有效防護儀表電器免受外界灰塵污染,外形尺寸為:1200×1600×550mm。
2、電氣控制系統可選擇自動操作或者手動操作。具備完善的保護及報警功能。
控制柜內包括進口的可編程序控制器、溫度控制儀表、人機界面觸摸屏等;控制系統精選進口電氣元件及測量元件,操作簡單、直觀。包括:整體控制柜 1套(內含:按鈕、指示燈、報警器,自動空氣開關、交流接觸器,可編程控制器,直流電源及相關的操作盤、連接電纜等)控制柜與設備間連接電線、電纜、電纜橋架等。控制柜上設有設備液晶觸摸屏及操作按鈕,指示燈等元器件,可實時監控設備運行狀態,達到比較完善的保護、報警功能。通過無紙記錄儀記錄工作曲線。便于工藝查詢。電氣控制系統控制靈敏,運行可靠,檢修方便。
3、電控柜設有3相工作電流、電壓顯示,同時設有接地保護、超溫報警、恒溫計時等控制功能。
4、加熱元件控制采用SSR一體化可控硅調壓器輸出控制,加熱功率大小可調,具有節能、省電、控溫精度高的特點。
5、配有一臺廈門伯特品牌的微電腦無紙記錄儀,可檢測爐內、爐外各區溫度均勻性,可記錄熱處理升溫時間升溫曲線,并可長時間保留數據以便查詢,預留網線接口。
